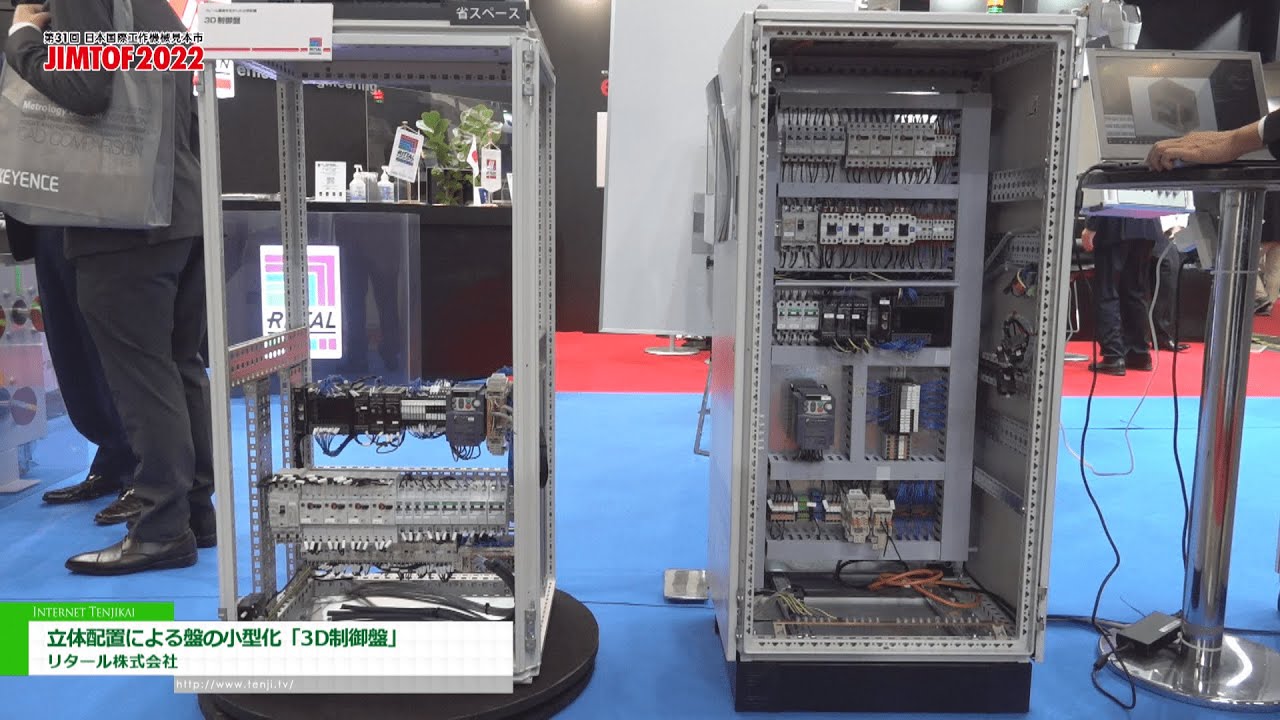

रितल के.के. ने 3डी व्यवस्था द्वारा 3डी कंट्रोल पैनल लघुकरण को जिमटॉफ 2022 पर प्रदर्शित किया।
वेबसाइट：https://www.rittal.com/jp-ja/content/ja/start/
मेरा नाम नोडा है, टेक्निकल इनसाइड सेल्स, रितल कॉर्पोरेशन।
आज आपके समय के लिए बहुत-बहुत धन्यवाद।
आज आपके समय के लिए बहुत-बहुत धन्यवाद।
आज की प्रस्तुति एक 3D नियंत्रण कक्ष है, जिसे त्रि-आयामी लेआउट का उपयोग करके पैनल स्थान को बचाने के लिए डिज़ाइन किया गया है।
एक नियंत्रण कक्ष एक ऐसा पैनल है जिसमें आवश्यक उपकरण मध्य बोर्ड पर इस तरह रखे जाते हैं कि यह स्थान बचाता है।
एक सपाट सतह पर इस तरह से इकट्ठा करने के लिए केबल नलिकाओं का उपयोग किया जाता है।
यह एक विशिष्ट नियंत्रण कक्ष है।
यह एक विशिष्ट नियंत्रण कक्ष है।
हम दूसरों के बीच इस रितल TS8 फ्रेम सिस्टम की वकालत करते हैं।
हम न केवल XY बल्कि z-अक्ष का उपयोग करने और 3D व्यवस्था बनाने के लिए गहराई का उपयोग करने का प्रस्ताव कर रहे हैं, और इसी तरह।
हमारी TS-8, सममित संरचना, हमारे मानक रेल के साथ, कई अलग-अलग तरीकों से कॉन्फ़िगर की जा सकती है, बाएं से दाएं, गहराई से गहराई, और चौड़ाई से चौड़ाई।
इसके अलावा, इस मामले में, मैं केबलों को एक साथ बांधने के लिए इन रेलों में नियमित छेद का उपयोग करता हूं।
दूसरे शब्दों में, डक्टलेस का एहसास होता है।
डक्टलेस का प्रभाव इसका मतलब है
उपकरण के बीच नलिकाएं एक निश्चित ऊंचाई पर होती हैं, लेकिन वे गर्मी के निर्माण की संभावना को बढ़ा देती हैं।
उपकरण के बीच नलिकाएं एक निश्चित ऊंचाई पर होती हैं, लेकिन वे गर्मी के निर्माण की संभावना को बढ़ा देती हैं।
Z-अक्ष को इस तरह से रखा गया है कि गर्मी निर्माण से बचने के लिए नलिकाएं समाप्त हो जाती हैं।
इसका मतलब यह है कि डिजाइनरों को आवश्यक शीतलन क्षमता पर विचार करना होगा, जो थर्मल गणनाओं द्वारा प्राप्त की जाती है, और
इसका फायदा यह है कि बोर्ड के अंदर के हिस्से को उम्मीद के मुताबिक ठंडा किया जा सकता है।
जेड-अक्ष का उपयोग बोर्ड के लघुकरण में भी योगदान दे सकता है।
इस प्रदर्शनी के बोर्ड में वही कॉन्फ़िगरेशन है जो मैंने पहले पेश किए गए पारंपरिक बोर्ड के रूप में किया था, लेकिन इसकी ऊंचाई आधी हो गई थी।
यह तथाकथित “डक्ट-फ्री” कॉन्फ़िगरेशन, जो एक मध्य प्लेट का उपयोग नहीं करता है, को पारंपरिक नियंत्रण कक्ष के आधे आकार का बनाया जा सकता है।
तो इसमें उस तरह की क्षमता है।
इस प्रकार, यदि हम पारंपरिक कंट्रोल पैनल निर्माण से भिन्न परिप्रेक्ष्य लेते हैं, तो विनिर्माण पैनल के लघुकरण में योगदान कर सकता है।
इस प्रकार, यदि हम पारंपरिक कंट्रोल पैनल निर्माण से भिन्न परिप्रेक्ष्य लेते हैं, तो विनिर्माण पैनल के लघुकरण में योगदान कर सकता है।
हम आशा करते हैं कि आप इस परियोजना पर भी विचार करेंगे, और अग्रिम धन्यवाद।
